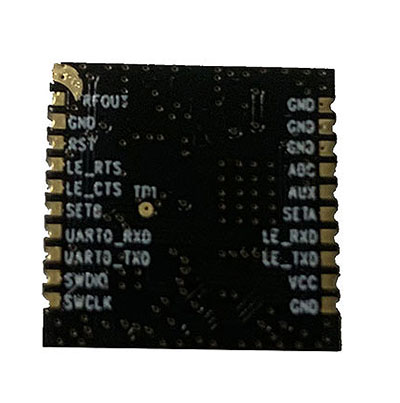

SC-MLF3P4A
2.1 簡介 SC-MLF3P4A 模組是無錫靈龍芯物聯網科技有限公司開發的一款小尺寸、高性能、低 功耗、遠距離的射頻收發模組。 模組采用 SSM 擴頻調制技術,在較寬的頻譜上傳輸數據,增強了鏈路的抗
全國熱線

0510-82117118

產品簡介 / Introduction
2.1 簡介
SC-MLF3P4A 模組是無錫靈龍芯物聯網科技有限公司開發的一款小尺寸、高性能、低 功耗、遠距離的射頻收發模組。
模組采用 SSM 擴頻調制技術,在較寬的頻譜上傳輸數據,增強了鏈路的抗干擾性, 配合出色的靈敏度指標實現了更遠的傳輸距離。根據應用情況選配合適的天線方案并配 合后端的微控制器,可以幫助客戶快速的二次開發各種終端產品??蓮V泛應用于各種中 遠距離物聯網無線通信領域。
2.2 主要特性
    工作電壓: 2.4 – 3.6V
    工作頻段: 433M – 510MHz
    發射功率: Max 19±1dBm
    接收靈敏度: -136±1dBm (@125K SF12)
    有效通訊距離: 5km@125K SF12 (城市住宅環境)
    高保密性:采用 LoRa 調制技術,傳統無限設備無法對其進行補貨、解析
    高隱蔽性: 帶內平均功率低于底噪時仍然可以正常通訊, 無限監聽設備無法監聽
    采用 LoRa 調制技術,同時兼容并支持 FSK 調制方式
    支持硬件調頻(FSHH):與 LoRa 的擴頻技術相結合,可實現超強的通訊隱蔽性和 安全性
    低功耗:接收電流≤13mA、睡眠電流≤2uA; 將計算與信號接收分離,進一步優
    化喚醒窗口功耗(計算電流約為接收電流的一半)
2.3 典型應用
   樓宇自動集抄系統,特別適用于水表、氣表、熱表、電表等無線抄表場合
   對通訊距離距離要求較高的場合
   對通訊安全、通訊隱蔽性、抗干擾性要求較高的場合
   家居無線安防、監控云臺、機房電源、風機設備無線遙控報警系統

 規格參數

主要參數 性能 備注
最小值 最大值
電源電壓(V) 2.4 +3.6
最大射頻輸入功率(dBm)   +10
工作溫度(℃) -40 +85
表 3-1 模塊極限參數


主要參數 性能 備注
最小值 典型值 最大值
工作電壓(V) 2.4 3.3 3.6 在20dBm 配置下電壓不能小 于 2.4V
工作溫度(℃) -40   +85
工作頻段(MHz) 401 470 510 可在程序中配置
初始頻偏(KHz) -5 0 +5 在 25℃溫度下
功 耗 發射狀態(mA) ≤120mA 401 MHz~510MHZ,
17 dBm
接收狀態(mA) ≤14mA 401MHz~510MHZ,LoRa 調制
睡眠狀態(mA) ≤1uA 睡眠狀態
發射功率(dBm) 19±1dBm 用戶可編程自定義可編程
接收靈敏度(dBm) -136±1dBm (@250bps) LoRa 調制,FER<1%;通信速 率: 250bps

通信 速率
OOK (kbps) 1 2~32.768kbps 用戶可編程自定義,推薦在 低速
率下(<5kbps)使用 LoRa 調 制方式
LoRa(kbps) 0.2~37.5kbps

調制方式

LORA-FSKGFSKOOK
LoRa 調制下,可以獲得優于 傳統
調制性能優勢
接 口類型 見下圖 郵票孔
通訊協議 SPI
通訊距離 5Km@250bps
外形尺寸 18.4X18.4 單位: mm(不含天線)

表 3-2 模組工作參數@+25℃
