信息摘要:
本方案能夠實現遠程自動化實時監控,無需人員多次進入施工現場;可實現無線傳輸,無需長距離布設線纜、光纜;實現監測數據信息化管理,相關人員可以通過不同權限登錄或利用手
本方案能夠實現遠程自動化實時監控,無需人員多次進入施工現場;可實現無線傳輸,無需長距離布設線纜、光纜;實現監測數據信息化管理,相關人員可以通過不同權限登錄或利用手機取得建筑物安全數據及安全評估信息;傳感器得到豐富的監測數據,可以得到監測點的實時狀態變化發展趨勢,了解建筑物的安全狀況;在出現異常信息時,系統自動進行預告警,并可通過政務微信的派單系統進行案件流轉。
為配合總體架構,依托感知的數據采集能力、平臺數據處理、存儲與計算能力,完成震動事件與案件、傾斜變化角度、傾斜事件與案件、相對沉降距離、相對沉降事件與案件、部分易積水點積水事件與案件監測服務的供應,基于現有一網統管網格化平臺統一建設的歷史建筑保護監管專項場景,同時融合現有網格化案件派單、PC端管理及應急指揮研判等功能,實現“觀、管、防”三端聯動。
-

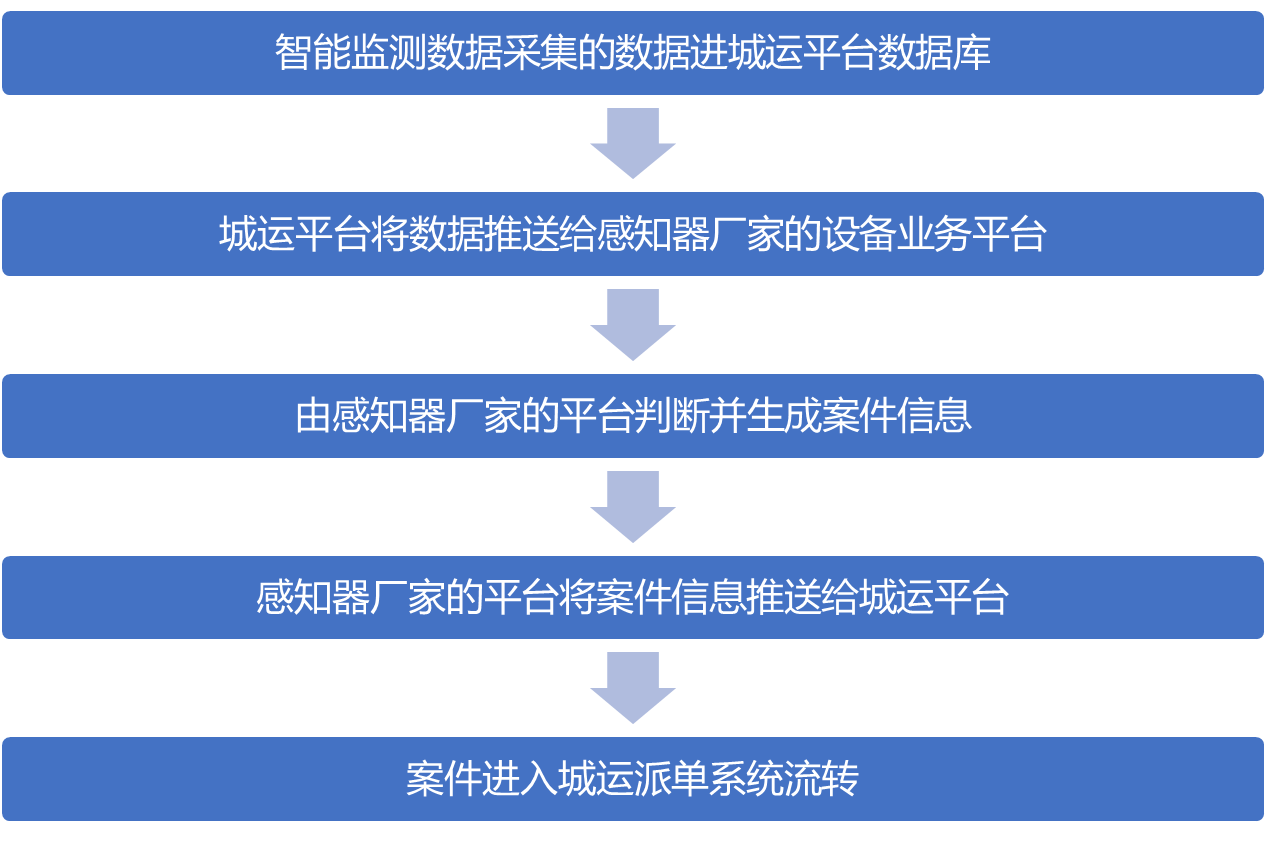

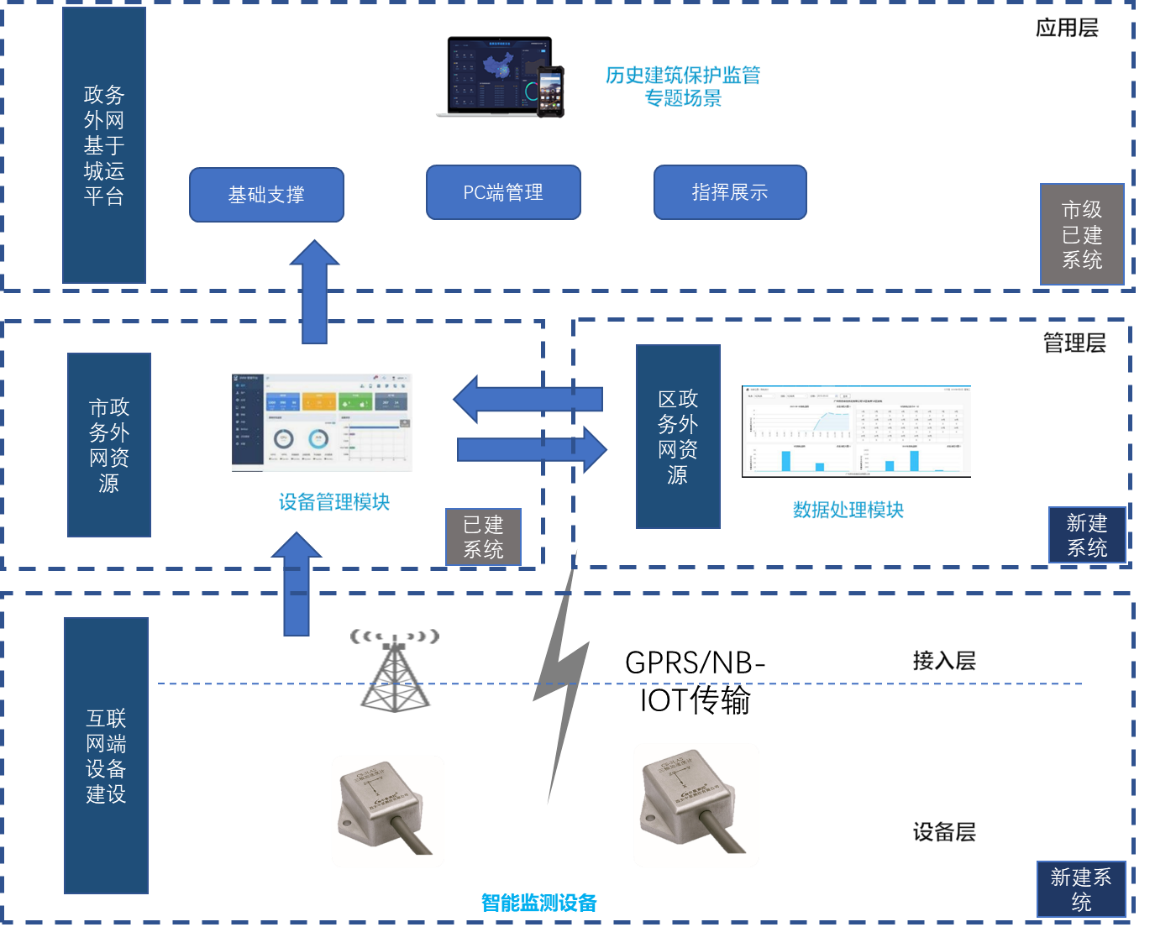

數據流向設計
-
數據流需求分析
本項目按照如下數據流進行對接:
實現前端感知器設備數據入庫管理、事件生成、數據共享、業務流轉的全流程運營。s數據流架構設計
2 數據流架構設計

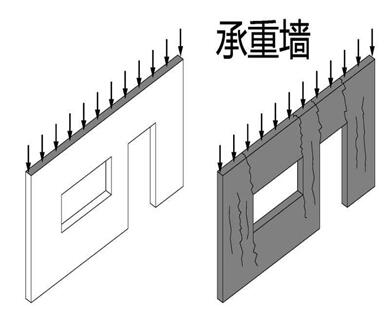

1、承重墻的重要性
承重墻是整個建筑結構的一部分,它支撐著上部樓層重量的墻體,是上層建筑的支撐點。在工程圖上為黑色墻體,打掉會(huì )破壞整個建筑結構。作為整個建筑結構的一部分,就想搭積木一樣,如果被抽掉的話,它就會(huì )對整個布局造成毀滅性的打擊。拆毀承重墻就相當于把一座橋的橋墩挪走了,當然在你挪走一個橋墩的時候它可能還可以勉強支撐,但是當你把更多的橋墩挪走的話,整座橋都會(huì )轟然倒塌。所以承重墻都不允許私自拆除,一旦發現鄰居有權要求你恢復原狀,并且嚴重的還會(huì )遭遇罰款,就如這次新聞中的一樓業主,不止影響了自己,還禍害了一整棟的鄰居。
承重墻是防震防塌的重要部分,對房屋安全起著關鍵性作用。承重墻是進行了科學計算,對于這棟樓房是否抗震,是非坍塌都有至關作用的。嚴格意義上說,我們不僅不能把承重墻拆除,甚至連在承重墻上打孔都是不行的。
承重墻是其他墻面的基石,是建筑能夠平地高筑的基礎。

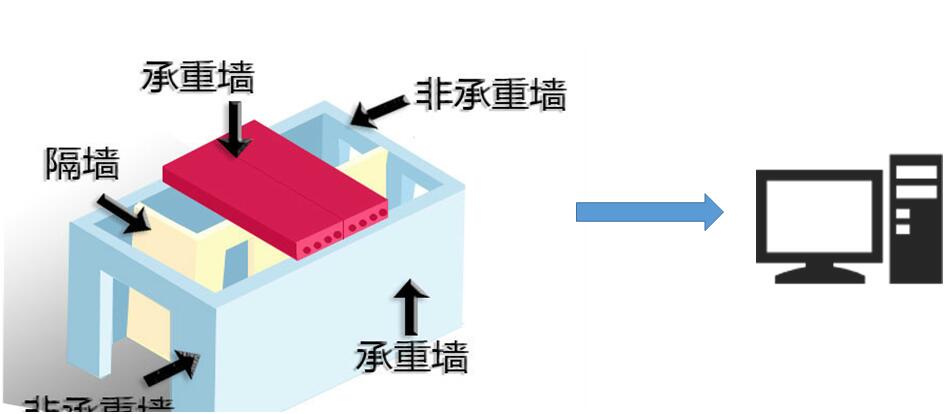

能否實現實時監測承重墻?
承重墻位移震動監測物聯網系統
承重墻位移震動監測物聯網系統致力于提升房屋安全、管理水平, 更好保障居民人身財產安全,打造一個更加舒心安全的居住環境。
本系統能夠實現遠程自動化實時監控,無需人員多次進入施工現場;可實現無線傳輸,無需長距離布設線纜、光纜;實現監測數據信息化管理,相關人員可以通過不同權限登錄或利用手機取得建筑物安全數據及安全評估信息;傳感器得到豐富的監測數據,可以得到監測點的實時狀態變化發展趨勢,了解建筑物的安全狀況;在出現異常信息時,系統自動進行預告警,并可通過政務微信的派單系統進行案件流轉。

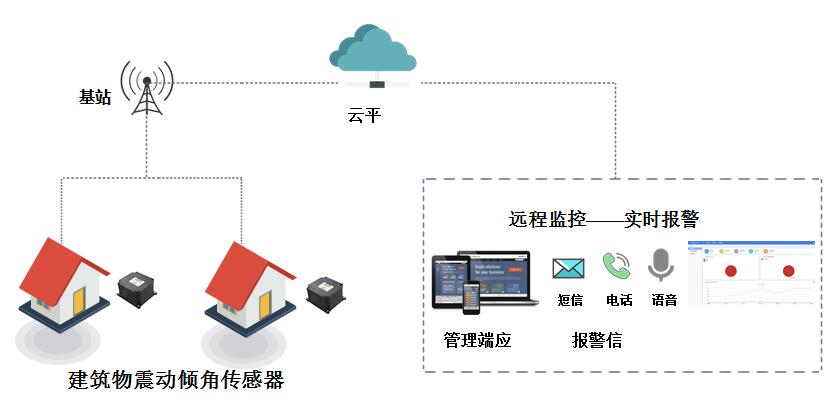

系統架構

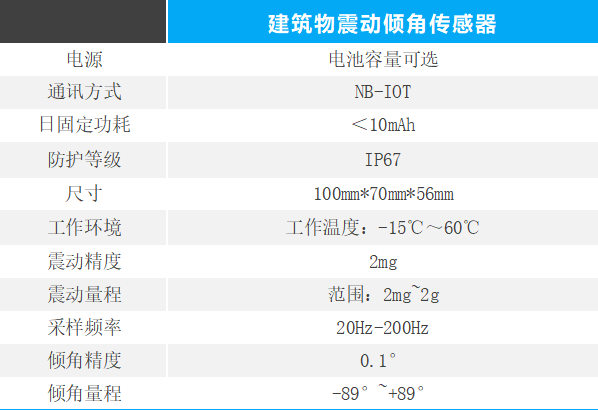

傳感器技術參數
傳感器典型應用

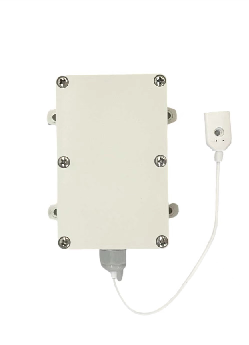

建筑物震動傾角傳感器主要應用在建筑物監測中,包括建筑物動態變形監測、建筑物沉降監測、建筑物震動監測等。一般可安裝在建筑物的承重墻上,為避免測量誤差,傳感器安裝面與測量面需要完全緊靠,傳感器邊線和被測物體軸線不能油夾角產生,需要保持平行或正交。
建筑物震動傾角傳感器可以了解建筑物是否被外界破壞;實時動態監測建筑物的動態變化,包括震動、擺幅、傾角;設置震動和偏移預警值,必要時可以報警。
